Система паркування наведення ультразвукового парковочного датчика
Вступ
Система управління парковкою ультразвуковим датчиком паркування з використанням принципу ультразвукової хвилі для визначення того, чи займає місце для паркування чи ні, і використовуючи світлодіодний індикатор для розпізнавання його статусу (RED зайнято, доступно GREEN), що може допомогти водієві швидко знайти місце і покращити рівень управління парковкою. Одночасно відправити статус верхньому контролеру.

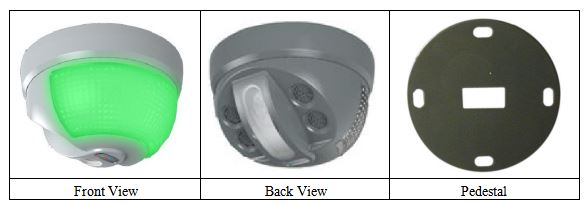

Картина
Параметр
Експлуатація | DC18V ~ 30V, Рекомендуємо : | Принцип роботи | Ультразвукове виявлення |
Напруга | 24V | ||
Типовий | Червоне світло : 65mA | Спілкування | RS-485 |
Поточний | Зелене світло : 56mA | Режим | |
Розмір | 130 * 130 * 80 мм | Кодування адреси | 00 ~ 31, Через 5 перемичок |
адресація | |||
Виявлення | 290 см 2 Через 2 перемички | Експлуатація | -20 ~ + 50 |
Діапазон | налаштування | Температура | |
ОУР | 12 кВ | Імпульсний тест поїзда | ± 4 кВ |
Таблиця 2
Робочий індикатор стану
Індикатор робочого стану） Червоний）: підсвічування засобів зв'язку та виявлених об'єктів
Установка перемички S1
Інструкція з установки перемички S1 :
Зліва направо,, LH 【【1,2,3,4,5,6,7】, нижнє число 5 (1-5) є адресою, вище 2 (6-7) є адреса висоти установки, перемичка в засобі 1, без перемички 0.
Налаштування адреси : Нижнє число 5 (5,4,3,2,1) Відповідно представляють двійковий адресу 16,8,4,2,1. Інша кількість комбінацій лінії стрибка, наприклад, адреса парковки 3, потрібно перемикати в 1 і 2.
Відстань виявлення: Sen 1 0 | Додати детектор : Додати — 4 ——> 0 | |||
Sen10 | Висота установки | Горизонтальна відстань від стоянки | Адр | Адр |
） Y | лінія （ X | |||
0 0 | 180CM - 210CM | безпосередньо над лінією паркування | 0 0 0 0 0 | 00 |
0 1 | 230CM - 250CM | безпосередньо над лінією паркування | 0 0 0 0 1 | 01 |
1 0 | 250CM - 270CM | безпосередньо над лінією паркування | …… | … |
1 1 | 270CM - 290CM | безпосередньо над лінією паркування | 1 1 1 1 1 | 31 |
Таблиця 3
Примітка:
1, коли система орієнтації паркування ультразвуковим датчиком паркування встановлює перемичку, будь ласка, повторно натискайте і витягуйте кілька разів, щоб видалити оксидний шар для забезпечення хорошого контакту.
2, Рекомендована висота установки Y: 2.4m-3m, встановлена безпосередньо над лінією паркування, щоб забезпечити надійне виявлення.
Інструкція Блочного терміналу

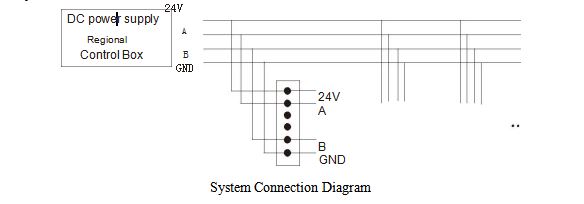

Інструкції з підключення системи
1. Пристрій під одним РКМ переважно підключено в шинному режимі, детектор адресації за допомогою п'яти перемичок communication одна шина зв'язку може дозволити собі максимум 32 детектора.
2. Детектори під одним RCM отримують живлення постійного струму від RCM. Враховуючи інженерні втрати в лінії, детектор використовує широкий діапазон проектування джерел живлення.
3. Щоб забезпечити належне функціонування термінального обладнання, рекомендується використовувати джерело живлення постійного струму 24 В. Регіональний блок керування подачею живлення потужності дорівнює споживаної потужності 150% - 200% від загального енергозабезпечення обладнання, для забезпечення надійного запуску і роботи протягом тривалого часу.

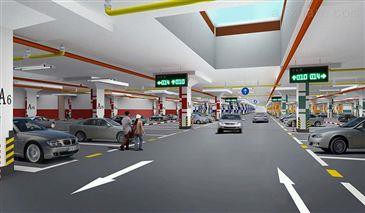

Інстанційна демонстрація
